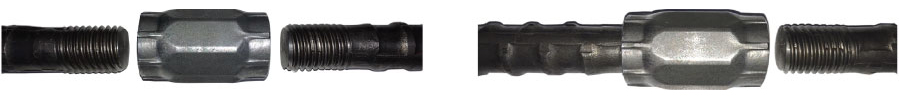

Coupler LIU 8각
- 철근 모재에 특화된 공법으로 나사가공을 하여 철근을 연결 해주는 최적의 커플러
- 시공현장에 더욱 경제적이고, 시공이 간편하며, 품질이 우수한 제품
제품특징
- 국내산 KS제품 SM45C 원소재 사용 및 특화된 단조공법 제품
- 자동 회전금형에 의한 단조 압착가공 방식으로 철근 모재조직을 손상이 없음 (냉간 스웨이징 공법)
- 2줄 나사 가공에 의한 손쉬운 조립 및 시공시간 단축, 넓은 체결면의 파이프렌치 등 체결공구 사용 용이 (안전사고예방)
- 나사부 공차를 최소화하여 연결된 철근의 유격이 없음 (잔류변형량 및 20회 인장, 압축 반복시험 완벽 대비, 충족)
- 전조 (누름금형) 나사 방식으로 나사식 철근 커플러 방식 중 인장강도가 가장 우수함
- 8각 형상의 스패너 자리 및 돌기가 형성되어 있어 손이나 일반 공구를 사용하여 체결하기 용이함
- 특화된 기술의 커플러소켓 중앙부 파단 완벽차단 및 SD700 철근 인장시험 대응가능.
규격 및 사양
| 규격 | 나사호칭 x Pitch |
길이 (±2.0) |
외경 (±1.5) |
내경 (±1.0) |
스패너체결면 (±1.0) |
잠금너트 길이 |
|---|---|---|---|---|---|---|
| D13 | M13 x 1.75P | 30 | 20 | 11.5 | 18.8 | - |
| D16 | M16 x 2.0P | 38 | 24 | 14.1 | 23 | 10 |
| D19 | M19 x 2.0P | 45 | 29.5 | 17.3 | 28 | 12 |
| D22 | M22.5 x 2.5P | 50 | 34 | 20.1 | 32.3 | 15 |
| D25 | M22.5 x 3.0P(2N) | 60 | 39.8 | 23.2 | 38 | 18 |
| D29 | M29 x 3.5P(2N) | 65 | 44.5 | 26.4 | 42.2 | 18 |
| D32 | M32 x 3.5P(2N) | 70 | 49.6 | 29.3 | 47.3 | 18 |
| D35 | M35 x 3.5P(2N) | 75 | 53 | 32.2 | 50 | 20 |
| D38 | M38 x 4.0P(2N) | 80 | 60 | 35.3 | 60 | 25 |
| D41 | M41 x 4.0P(2N) | 88 | 65 | 38.1 | 65 | 25 |
| D51 | M51 x 4.5P(2N) | 110 | 75 | 47.7 | 75 | 30 |
※ 위 사양은 품질향상을 위해 에고없이 변경될 수 있습니다.

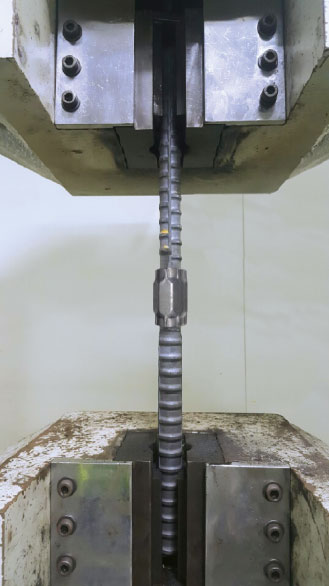

커플러 인장시험

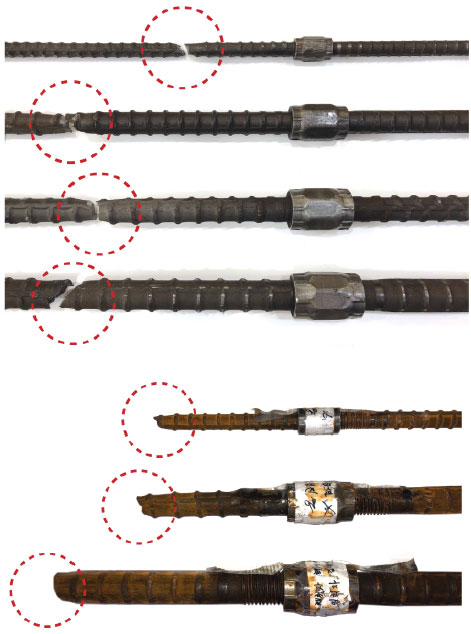

커플러 인장 시험 결과물
SD600철근 인장강도시험(철근 모재 파단)
